物聯網2.4G Zigbee教學實驗箱開發套件深聯

產品型號： IOT-NODE24
產品代碼：
產品價格：
折扣率： 0
最后更新：2013-04-24
關注度：5504
生產企業：深聯致遠（北京）科技有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹 IOT-NODE24物聯網實驗開發套件是深聯致遠（北京）科技有限公司生產，提供了功能齊全的2.4GHz硬件開發平臺，自主開發支持IEEE 802.15.4相關標準的通信協議棧，以及WSN網絡可視化軟件。提供兼容802.15.4的物理層和MAC層的協議棧及面向應用層的接口，完全兼容TinyOS 1.x及以上版本,用戶可以基于TinyOS開發自己的WSN應用。提供齊全的齊全的資料與全面的技術支持。
芯片	ATmega128A+CC2420 ATmega128A：8位RISC結構處理器板載閃存：128KB片內 FLASH、4KB片內 E2PROM、4KB片內SRAM、512KB片外FLASH
射頻頻率	2.4GHz
工作電壓	2.7V~3.6V
休眠電流	＜10mA
傳輸速率	250 Kbps
節點開關	1個電源選擇開關，4個LED指示燈
供電方式	2節5號電池供電，也可以通過外部電源供電
接口	1個RS232接口、10針JTAG插座、外擴50針I/O口、1個兩節電池盒、1個SMA天線座
傳感器	可支持外擴環境高精度光溫濕傳感器
協議源代碼（選配）	（1）自主開發協議棧： C語言編寫，兼容IEEE 802.15.4協議，在此基礎上用戶可以自主開發ZigBee （2）支持TinyOS 1.x及以后版本
后臺分析管理軟件 SNAMP （選配）	通過SNAMP后臺顯示程序，可以觀察數據、網絡拓撲、曲線變化圖等重要調試信息
實驗教程	《無線傳感器網絡實驗教程》實驗教程詳細介紹了無線傳感器網絡技術（WSN）基礎知識、IOT-NODE24硬件平臺及處理器實驗、基礎通信實驗、自組織網絡實驗等三大塊共25個實驗
文檔及光盤資料	開發調試工具電子書和入門教程：幫助用戶從簡到難地學習節點的開發使用和深入應用示范例程代碼：包含了配套教程中所涉及到的所有源代碼芯片手冊： ATmega128A中文手冊、CC2420中文版、編程器使用說明等用戶使用說明書節點測試用文件：提供了測試節點完整性的可執行文件傳感器板和IOT-NODE433節點等硬件原理圖開發手冊
特有	通信CC2420模塊，可支持與Cortex A8、ARM9、ARM7等平臺通信及協議轉換

模塊介紹

IOT-NODE24節點

同上介紹參數

光溫濕傳感器

濕度量范圍：0～100%RH；
溫度測量范圍：-40～+123.8℃；
光照度測量范圍：0～10000lx；
濕度測量精度： ±2.0%RH；
溫度測量精度：±0.3℃；
光照度測量精度：±1 lx；
響應時間：8s(tau63%)；
低功耗：80μW(12位測量，1次/s)

AVR編程器

上位機使用AVR Studio軟件。
仿真帶有JTAG接口的芯片。
編程帶有JTAG接口的芯片。
精確的電氣特性，真實仿真電路情況。
仿真所有片上的數字和模擬功能。
復雜斷點，例如在程序流程改變處暫停。
數據和程序存儲器斷點。
可在AVR STUDIO環境下對芯片進行匯編語言程序及高級語言程序仿真調試。
JTAG編程功能：可以對芯片flash、eeprom、熔絲位和鎖定位進行編程。

電源適配器

5v電源適配器

實驗教材

第1章基礎知識介紹
1.1 無線傳感器網絡簡介
1.2 無線移動自組網簡介
1.3 IEEE 802.15.4和ZigBee簡介
第2章實驗環境介紹
2.1 GAINS實驗平臺
2.2 GAINZ實驗平臺
2.3 ATmega 128L芯片
2.4 CC1000芯片
2.5 CC2420芯片
2.6 可視化后臺軟件
2.7 開發編譯環境
第3章處理器基礎實驗
3.1 集成開發環境
3.2 程序下載實驗
3.3 定時器實驗1
3.4 定時器實驗2
3.5 走馬燈實驗
3.6 看門狗實驗
3.7串口通信實驗1
3.8串口通信實驗2
3.9 AD采樣實驗1
3.10 AD采樣實驗2
3.11 微操作系統實驗
3.12 Boot Loader實驗
第4章基礎通信實驗
4.1 CC1000寄存器配置實驗
4.2 無線信道監聽實驗
4.3 點到點無線通信實驗
4.4 無線燈光控制實驗
4.5 無線報警實驗
4.6射頻休眠實驗
第5章自組織網絡實驗
5.1 GAINS 433 MAC庫介紹
5.2 基于GAINS 433 MAC庫的星型網絡的通信實驗
5.3 指定路由多跳網絡的實驗
5.4 基于簡單的泛洪協議的多跳路由網絡的實驗
5.5 基于GAINS 433 MAC庫的高級協議開發
5.6 時間同步協議實驗
第6章基于ZigBee實驗
6.1 CC2420啟動和SPI初始化
6.2 CC2420內部寄存器初始化
6.3 組包發送實驗
6.4 接收和地址譯碼實驗
6.5 應答ACK幀實驗
6.6 網絡Sniffer節點實驗
6.7 光傳感器數據采集的點到點綜合通信
6.8 溫度傳感器數據采集的點到點綜合通信
6.9 高精度濕度傳感器數據采集的點到點綜合通信
第7章高級ZigBee實驗
7.1 空閑信道評估實驗
7.2 CSMA-CA算法實驗
7.3 光傳感器數據采集的多跳綜合通信實驗

光盤

開發調試工具
電子書和入門教程：幫助用戶從簡到難地學習節點的開發使用和深入應用
?示范例程代碼：包含了配套教程中所涉及到的所有源代碼
?芯片手冊： ATmega128A中文手冊、CC2420中文版、編程器使用說明等
用戶使用說明書
節點測試用文件：提供了測試節點完整性的可執行文件
傳感器板和IOT-NODE433節點等硬件原理圖
開發手冊

配線

串口線、數據線等

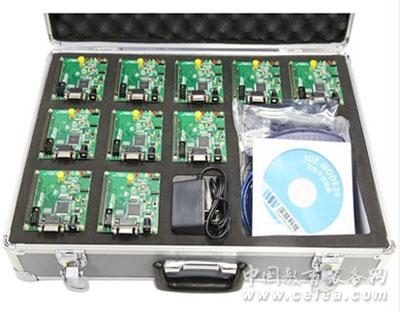

裝箱圖

典型應用

1.組建物聯網或傳感網實驗室
2.環境監測和視頻流傳輸系統
3. IEEE802.15.4標準體系研發
4.工業現場系統安全可靠監控
5.基于ZigBee教學、科研及應用
6.物聯網的老年人室內監護系統
7.物聯網技術的橋梁健康檢測系統
8.移動健康監護系統
9.農業種植環境監控系統
10.山體滑坡、泥石流實時監測系統
11.物聯網技術在海洋環境監測系統中的應用
12.基于信息智能處理的軌道交通節能控制系統
13.冷庫環境監測與預警系統
14.無線傳輸的智能交通控制系統
15.物聯網的機械設備在線監控系統

視頻演示：
基于NODE24與ARM9通信視頻演示
