產品型號：MB-V201
產品代碼：
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2013-06-27
關 注 度：6245
生產企業：深圳市歐凱訊科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹*產品介紹

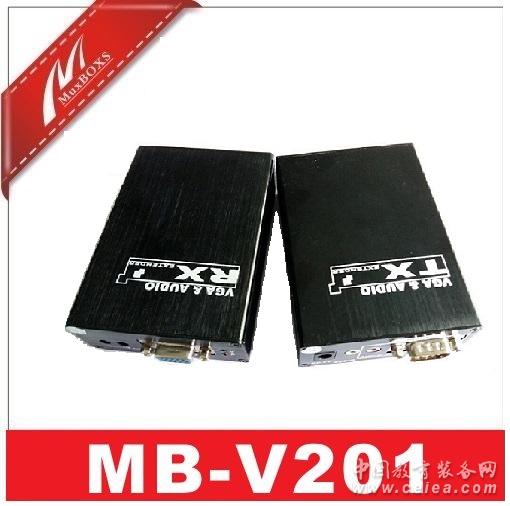

深圳歐凱訊科技MB-V201的傳輸設備是一款有源的VGA接收器。該產品采用單根UTP Cat 5/ 5e/ 6類網線傳輸單路VGA視頻信號和單路音頻信號，可實現實時視音頻同步傳輸，無延遲和異步現象。該設備廣泛應用于數據控制中心、會議室演示以及教學環境和公司培訓等場合。
在實際工程中應用中，MB-V201AR可與MB-V301AT、MB-V302AT、MB-V304AT、MB-V308AT、MB-V316AT等雙絞線視音頻發送器配合使用。無需驅動程序和網絡設置，VGA視頻和音頻信號最遠可傳輸200米。與傳統視音頻傳輸方案相比，采用歐凱訊科技雙絞線傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，歐凱訊科技的MB-V2001AR具有寬帶寬，強驅動能力，出色防雷性能和抗干擾等特性。該產品采用標準VGA接口和網線接口設計，安裝更方便，性能更強，穩定性更好，性價比優勢更為明顯。
*產品特點
● 特色功能：使用單根UTP Cat5/5e/6網絡電纜，同時實時傳輸VGA視音頻；
● 傳輸距離： VGA視頻(1600*1000)和音頻信號傳輸可達到200米；
● 兼容能力：支持VGA、SVGA、XGA、SXGA、WXGA等信號；
● 傳輸性能：實時視頻音頻同步傳輸，無延時和異步現象；
● 防護能力：出色防雷和抗干擾，產品穩定可靠；
● 操作使用：使用無需驅動程序和網絡設置，使用安裝簡單方便；
● 外觀結構：外型精巧，安裝更便捷。
*典型應用
*配對設備
型號
最大傳輸距離
MB-V301AT
200m
MB-V302AT
200m
MB-V304AT
200m
MB-V308AT
200m
MB-V316AT
200m
*面板示意圖
*安裝步驟
1. 安裝前請關閉攝像頭和待顯示設備的電源，帶電安裝可能會造成傳輸設備的損壞;
2. 檢測將要使用的網線和其他線材線是否被其他設備占用;
3. 用VGA線將VGA信號源與MB-V201AR的OUTPUT相連;
4. 將顯示設備的VGA接口與接收器的VGA接口相連接;
5. 用帶有RJ45水晶接頭的UTP Cat5e/6網絡電纜,將MB-V201AR的RJ45端口和接收器的RJ45端口相連接;
6. 檢查安裝是否正確,設備有無損壞,確保所有連接可靠，連接電源線，給系統上電;
7. 確認圖像顯示是否正常,調節接收器的旋鈕直至圖像達到最佳。
*性能參數
功能
輸入信號數
1路
傳輸信號數
1路
傳輸距離
200米
電源部分
供電方式
電源適配器供電
適應電壓范圍
5V DC
功耗
<1W
視音頻傳輸性能
及接口
視頻輸入端口
公制VGA接口
VGA視頻輸出格式
VESA標準VGA信號
視頻信號處理帶寬
350MHz（-3dB）
DDC
支持DDC2B
音頻輸入端口
3.5mm立體聲音頻插座
音頻傳輸信號格式
左右聲道復合音頻
音頻帶寬
50Hz～20kHz
傳輸接口
RJ45
最高分辨率
距離及分辨率對應
70m
200m
1920×1200
1600*1000
狀態指示
信號燈（視頻）
綠色LED
信號燈（音頻）
黃色LED
電源燈
紅色LED
調節方式
旋鈕調節
圖像亮暗及對比度調節
防護等級
通訊端口防雷防護
1KV 執行標準：IEC61000-4-5
整機靜電防護
1a 接觸放電3級
1b 空氣放電3級
執行標準：IEC61000-4-2
操作環境
工作溫度
0～55℃
存儲溫度
-20～70℃
濕度（無凝結）
0～95%
機體屬性
尺寸(長×寬×高)
110mm×78mm×26mm（含接口長度）
材料
鋁質材料
顏色
黑色
重量
g
可靠性
平均故障間隔時間(MTBF)
>35000小時
*應用范圍
高清多媒體信息發布系統
高清多媒體廣告工程
高清音視頻會議系統
大型投影設備演示系統
高清家庭影院
……
*售后服務
工業三類：15天包退、30天包換、2年免費保修、終身維護。
本產品詳細資料屬深圳市歐凱訊科技有限公司版權，若參數與出廠時有變劃，恕不另行通知，以出廠規格為準! |
|
