校園IP網絡廣播系統是由IP網絡廣播控制中心、IP網絡適配器、音頻工作站等組成。系統服務器采用高速的雙CPU處理（32位MCU＋16位DSP），數字功放，延時短（0.1s）音質好（20-16KHZ），支持各種音頻格式的數據網絡傳送（MP3 、MP2、AAC、WAV），完善的網絡適應能力，同時支持度套音頻音源輸入的實時編碼，系統具有：IP地址自動獲得（DHCP）、直接跨網關及核心路由交換機的功能、支持互聯網廣播，網絡流量自適應功能，同時系統升級可實現消防聯動，網絡供電（POE）功能。其高效穩定的運作系統，滿足了現代校園打造信息化、網絡化、數字化校園廣播系統需求。

關于更多西邦品牌廠家校園IP網絡廣播系統方案設計和價格報價，請電：13684940906  www.xbpapa.com QQ:543975065

根據建設單位提出的校園室外廣播系統應用需求，結合校園建設環境也已成型的實際情況，整體規模大，綠化覆蓋率高，功能分區明確、海拔多層次等，我們推薦使用網絡化分布式結構設計，系統采用網絡傳輸，在系統中起到數據信息傳遞的交通樞紐作用，與現有計算機網絡兼容，可跨網段、跨Internet網絡，且具有占用帶寬小、實時傳輸快速、音頻延遲時間短等優點。

2．系統核心技術

1)硬解壓及軟解壓的結合流媒體技術（IPAudio）

數字音頻的橋梁，IPAudio將模擬音頻信號數字編碼，通過網絡傳輸后，再由終端解碼成音頻信號。可多路、雙向傳輸，局域網內延遲時間僅為數十毫秒內，1路音頻實時占用帶寬不大于32K，幷具有自動流量調整、聲音修補功能。符合標準IP協議，經過路由器也能實現音頻傳輸。IPAudio™適合多區域音頻分布，點對點的長距離音頻傳輸。借助已有的以太網網絡，比模擬對講系統安裝成本更低更簡單。

2) 數字回聲消除技術

防止通話時終端的喇叭聲音再次進入話筒而發生嘯叫的數字信號處理算法,其原理是當來自遠端的信號在本地端設備發出回聲后檢測并消除其回聲。有回聲消除器功能，保證語音清晰干凈明亮。達到高保真的播放效果。

3)多級備用服務器

當網絡音頻點接入越來越多，系統網絡帶寬資源被無限占用的情況，現采用構建多級虛擬服務器進行管理，主服務器需把分控服務器或客戶端服務器虛擬成1個網絡點進行接入管理，這使用校園廣播接入的數量點無限增大，比如：一個網段254終端接入，如果我把一個網段地址的終端服務器虛擬成1個點，那么就是254*254個終端的接入。當主服務器斷開工作時，分級服務器及工作站服務器自動接入主服務器使用。

4) 虛擬終端

可以把任何電腦做一個廣播終端使用，用連接的耳機就可以與終端進行廣播及通話。

5) 廣播會話優先級靈活配制

在不同的校園，領導，學生，特別了節目播放時，有著不同的廣播需求，有的是定時節目廣播要大于一要廣播，是主要的重點的教學任務之一，那就么就要設備最高優先，一般的優先順序是：點播〈定時任務〈實時文件〈對講〈尋呼〈采播〈緊急呼叫，可根據實際使用情誤進行配制。

6)數字錄音合成

為了方便廣播會話對講的回放，按每一次通話生存一個WAV格式文件，對雙方會話的內容講行實時錄，其它綜合管理平臺可以直接調用這個文件與監控的同步播放。

3．數字廣播系統組成

后端控制設備，網絡傳輸設備及線路， 前端網絡音頻設備， 揚聲器線路及揚聲器組成

1)后端（主機房）

主機房整個校園中心部位的信息中心，設置廣播控制中心，實現對于整個校園室外廣播的運行管理和控制。

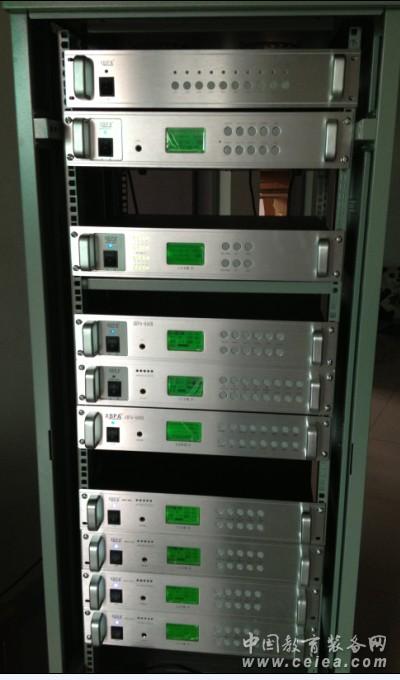

廣播中心配置一臺網絡工控絡化廣播主機，作為本系統的廣播管理控制中心設備；配置調音臺，調諧器、CD機等音源設備及處理設備，可以用于節目編排及制式作，方便用戶日常使用。同樣配有網絡監聽音箱，利于對系統運行情況的監控。加上對應學校消防應急廣播的網絡消防智能接口，及遠程遙控接收器，。

廣播中心配有配網絡話筒，可用于中心機房與分機的指揮及調度，進行實時雙向對講及通話，2帶鐘聲話筒，方便在需要時人工播音使用，預置鐘聲提示聲音優美莊重，話筒傳聲音質量好。同時緊急話筒，具有系統最高優先權，保障系統在緊急需要時，能可靠提供緊急人工播音服務。

2)前端（網絡分機房）

根據在每個區域設置一個廣播分控室，管理本分區廣播。每個分控室配置多臺廣播網絡適配器，網絡適配器，前級放大器 網絡功放，功放等設備，為便于管理控制，每個分控室配備獨立專用的廣播話筒，并配有監聽音箱，便于系統運行狀況監控。

建設的整個廣播系統都是室外廣播，每個分控室都有配置相應的廣播線路防雷器，以保障廣播系統在南方多發的雷雨天氣環境下安全運行。

每個分控室都有配置相應的廣播線路結合一臺線路檢測器，以便檢測張線路長，多音箱，開路，斷路，線損及揚聲器功率大小，方便使用及維護。

每個分控室網絡適配器帶多路電源管理功能，按照音樂播放，繼發安全的開機順序給系統設備供電，避免設備受開機瞬間強電流沖擊燒毀及靜態工作下省電。

每個分控室網絡適配器帶線路音頻。話筒及輸出強綠接口，以便本地需節目插播放。實實現同步或優先本地廣播功能。

每個分控室可選配一個網絡話筒，網絡話筒可對各個分機房進行廣播通訊對講，實時了解廣播運行情況及通訊監控及維護，也可對校園任意分區進行廣播緊急呼叫。

每個分控室網絡適配器帶網絡冗余功能，保障連接的高可靠性，也可以通個分控軟件可通過電腦軟件終端進行直觀圖形化界面管理，使管理人員不必每次親臨分控室一一管理維護設備，而通過虛擬的軟件終端即可方便完成。

每一個教學點選配一個教室壁掛式網絡適配器，帶線路音頻。話筒及輸出，接二只多媒體音箱，以便本地需節目插播放。

3)傳輸及區域

傳輸：網絡交換機，通信光纖，光纖接口，廣播音箱線，園林音箱，室內音箱，室外音柱，

根據校園室外要示綠化覆蓋率高的現場實際情況，絕大部分廣播點位選用綠色草地造型揚聲器及室外音柱，采用半地埋的安裝方式，與草地等綠化植物和諧融為一體，美觀協調又不失莊重。

根據校園室內的每一幢功能樓，全面覆蓋整個學校的室內所有區域，室內多選用壁掛音箱，外觀精致。方便掛墻安裝及使用。不同的辦公等場所，也可以選用不同類型的，室內音柱，吊頂等音箱使用。室外選用音柱，室外造型音箱，不銹鋼及鋁合金外殼設計，防水防暴，不受室外氣候環境影響，也可承受一般意外人為外力沖擊。根據各布點區域物理結構特點，我們充分考慮地形地貌，點位因勢而建，融入環境，并滿足如清晰度、聲壓級、聲場不均勻度等相關指標參數選用一款鋁合金高保真園林音箱，該音箱采用室外全天候防水防暴設計，鋁合金外殼，做工精細，質量穩定可靠，不同于市面上一些粗次的仿制品，經久耐用，不易生銹老化。

根據初步了解校園現場建筑分布，把已經建成的校園室內外全區域都要進行信號傳輸并由功能分為10個功能分區，根據就近原則的網絡點，因此需要20個網絡信息口。另外，主控機房服務器、消防接口和各IP網絡話筒各占一個網絡端口，需要通過交換機進行傳輸，在配置網絡設備的時候，要考慮這些需求，并單獨劃分IP網段，設定相對獨立的IP地址，并從網絡安全上，給與充分的保證，防止惡意音頻插播。

分別為：

1)教學樓A廣播區域；

2)教學樓B廣播區域；

3)教學樓C廣播區域；

4)宿舍樓廣播區域

5)餐飲文體中心廣播區域

6)綜合樓廣播區域

7)足球場廣播區域

8)校園走道廣播區域
