當前位置：首頁 > 產品 > 北京冠測精電儀器設備有限公司 > 產品正文

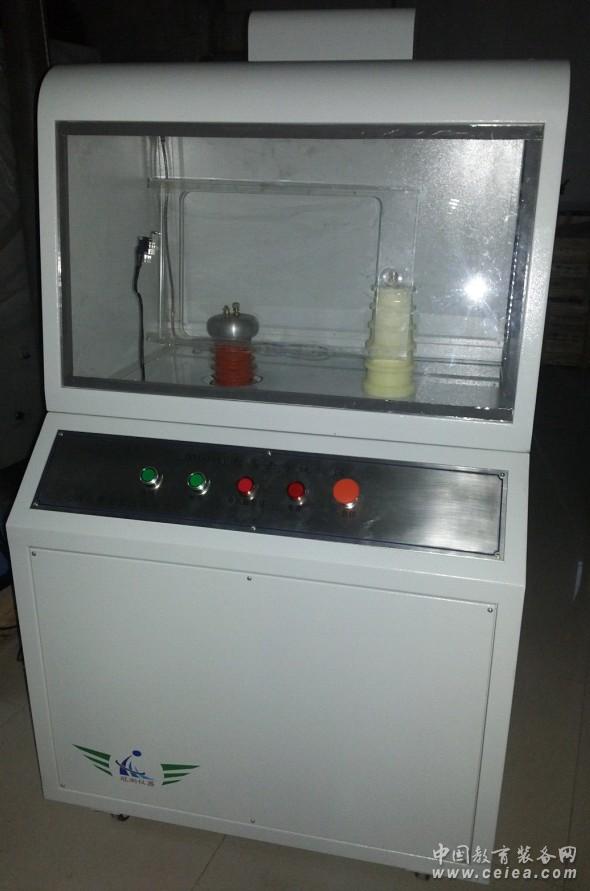

工頻電壓擊穿試驗儀

產品型號：DDJ-150KV(15萬伏)
產品代碼：
產品價格：
折扣率： 0
最后更新：2014-02-13
關注度：6765
生產企業：北京冠測精電儀器設備有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹電壓擊穿試驗儀-微機控制

DDJ-150KV(15萬伏)
電話：01057223836     15300096836
QQ:   1519905803
聯系人：孫利亞
公司名稱：北京冠測試驗儀器有限公司
公司地址：北京市海淀區永豐信息產業基地新材料創業大廈B座429室
公司網址：http://guanceyq.b2b.youboy.com/

滿足標準：GB1408-2006 絕緣材料電氣強度試驗方法

          GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

          GB/T3333 電纜紙工頻電壓擊穿試驗方法

          HG/T 3330絕緣漆漆膜擊穿強度測定法

          GB12656 電容器紙工頻電壓擊穿試驗方法

          ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.

一、適用范圍及功能

主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。

    本儀器由電腦控制，是我公司自主研發的全新第三代介電擊穿檢測儀器，本儀器電子控制系統是通過西門子PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，處于國內領先地位（國內唯一能達到此功能的廠家），使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。

本系統能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

二、軟件功能:

01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

11、連續操作：連續操作試驗時，可直接在軟件里開始試驗，進行二次試驗

三、技術要求：

01、輸入電壓： 380V
02、輸出電壓：交流 0--150 KV ;
03、電器容量： 20KVA
04、高壓分級： 0--5KV； 0-10KV； 0--20KV；0--50KV；0—100KV；0—150KV

05、升壓速率： 100V/S  200 V/S  500 V/S 1000 V/S  2500 V/S  5000 V/S

                 （備注：可以根據用戶需求設定不同的升壓速率）

06、試驗方式：
           直流試驗：1、勻速升壓  2、梯度升壓  3、耐壓試驗
           交流試驗：1、勻速升壓  2、梯度升壓  3、耐壓試驗
07、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.1S內切斷電源
08、采用先進的無觸點原件勻速調壓方式。
09、支持短時間內短路試驗要求。
10、電極規格：1、片材電極￠25mm  兩個   片材電極￠75mm一個

                      2、漆包線電極       兩個

                      3、管用電極         兩個

11、主機尺寸：長寬高-2100*1650*2500（MM）

     12、操作臺尺寸：長寬高-2100*1500*1200（MM）

13、防護罩材質：白色透明有機玻璃

     14、油槽尺寸：長寬高-300*200*150

15、設備重量：約500KG
四、安全保護：

本儀器具有比較完善的安全防護措施：

本試驗儀器電路保護控制：

（1）超壓保護（2）過流保護  （3）短路保護（4）漏電保護（5）軟件誤操作保護

五、試驗方式

1、絕緣試樣空氣中試驗

2、絕緣試樣浸油中試驗

六、試驗界面：

1、試驗主界面截圖

2、參數設置界面截圖：

3、打印預覽界面截圖：

七、設備主要配置

設備標準配置

序號
名稱
配置
備注

01
試驗主機
一臺


02
控制裝置
一套


03
試驗電極
二套（三只）


04
試驗油箱
二只(兼試驗平臺)


05
放電系統
一套


06
控制系統
一套


07
數據采集系統
一套


08
試驗軟件
一套
安裝盤

09
計算機
一套
品牌

10
噴墨打印機
一臺
品牌

11
產品使用說明書
一份


12
計量證書
一份


13
產品合格證
一份
