產品詳細介紹TMC-PT1A型太陽能光熱綜合應用系統實訓平臺（室外型）
一、產品概述
太陽能是綠色新能源之首， 我國已把太陽能為重點的可再生能源開發利用，作為能源發展規劃的重要組成部分，作為生態文明的重要內容，頒布了《可再生能源法》，國家有關部門紛紛出臺優惠政策，力促其發展應用。經過多年發展，我國的太陽能熱利用行業已經具有完全自主知識產權的專利技術、較為完整的產業鏈和發達的國內市場。
然而因太陽能專業人才的稀缺是一直困擾和制約太陽能行業快速健康發展的最大屏頸。具不完全統計，目前太陽能專業人才缺口20萬以上，目前國內共有6000余家各類太陽能生產廠家，年推廣量占世界太陽能熱水器推廣量的76%，目前太陽能行業從業人員多達數十萬人，每年至少還有近二十萬的人才缺口！可是龐大的待就業人群，卻不能提供一位經過太陽能專業技術教育的設計、研發、生產制造、銷售、管理人才。更為嚴峻的是，由于缺少相關專業的師資力量等教學資源，除個別企業開設的教育培訓中心外，全國甚至沒有一個高等校院系從事相關教學，國家本科教育目錄里面沒有相關專業，其他大專高職類學校更不具備這個專業的師資力量和教學能力。因此 開設太陽能的利用、研究、教學是當今21世記各高等院校的首要任務，當務之急，開展太陽能光熱和光伏教學實訓培訓課程的教學是非常必要的。
因此 我公司結合多年的太陽能行業檢測儀器研發和生產經驗，特別推出了TMC-PT1A型太陽能光熱綜合應用系統實訓平臺，該實驗臺主要可完成太陽能光-熱轉換實驗即太陽能熱水系統供熱需求、采暖要求提供熱水供應及測試光熱轉換效率等技術指標，可滿足太陽能熱水器等方面的中等職業院校和各企業的實訓教學培訓需求而研制生產，能幫助學生學習和理解太陽能光熱轉換系統的原理及工程應用動手實際能力。適用于高等院校、高職院校的動力工程、暖通機電、能源動力和新能源生產企業等領域開展太陽能光熱轉換為主課題的教學、實訓等領域。
二、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺組成
1.全天候智能型太陽能熱水供應系統裝置：600升熱水循環供應系統，為實驗房內提供熱水需求及采暖要求提供的熱水。整個系統循環在為整實驗房內提供熱水供應，保證全天候供應。
2.太陽能淋浴房：主要展示太陽能熱水系統的轉換功效
3.太陽能熱水器工作原理展示系統：為太陽能熱水系統綜合應用提供形象化展示。以實物形式讓學生能夠直觀的了解太陽能熱水系統的組成、工作原理、集熱效應和動手能力，包括真空管集熱器、儲水箱和連接裝置
4．TMC-PT1A型太陽能光熱綜合應用系統實驗裝置測試系統：主要用于測量太陽輻照度、熱水溫度、風速值、產熱水量和環境溫度值，從而計算出該系統的得熱量和熱損值等參數。
三、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺實訓項目
1太陽能熱水器功能實訓
2集熱管光熱轉換工作原理
3太陽輻射對集熱性能的影響
4環境風速對太陽能熱水系統能量轉換效率的影響的影響
5太陽能供暖系統實訓
6太陽能熱水系統管路連接實訓
7太陽能控制器的應用
三、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺特點
1、系統功能配置完善，模塊化設計，以各實驗臺為單元靈活組配。所采用的太陽熱水器、均與現場應用中樣，可使學生深刻理解太陽能光熱系統的現場應用。
2、實驗臺實用價值強，整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光熱系統應用的理解自己動手連接。
3.具有分析當地全年不同的室外條件下，利用太陽能熱水系統供應生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據
四、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺技術參數
測試要素 技 術 指 標
太陽輻射 A.數量: 1 B.測量范圍:0～2000W/m2
C.測量精度: ＜5% D.顯示分辨率:1 W/m2
E.顯示內容:瞬時值，日累計量等
溫 度 A. 數量:3路 B.測量范圍 0～100℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃
環境溫度 A.數量:1路 B.測量范圍 -40～80℃ C.測量精度:±0.1℃
D．顯示分辨率：0.1℃,不銹鋼封裝,￠4×40mm,全密封,防腐,防水，配防輻射通風罩
環境風速 A. 數量:1路 B.測量范圍:0～60m/s
C.測量精度:±0.5m/s D.顯示分辨率：0.1 m/s
流 量 計 A.數量:1 B .測量范圍:0.2～1.2m3/h
C.耐水溫：0～120℃ D.測量精度:＜0.5% E.工作壓力:6.3MP）
增 壓 泵 德國威樂增壓泵，具有耐高溫，低噪音，不易生銹，徹底解決渦流式水泵
的雜質堵塞問題.
功率：95W 最大揚程：9m 最大流量：2.1噸/小時
太陽能光熱綜合應用系統主機 軍工級電路板，高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.5秒/通道，控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
A．輸入阻抗：大于傳感器的1000倍或10MΩ中的較大值
B．最小分度不超過規定準確度的兩倍
外觀尺寸: 305×131×342（mm）
C．數據存儲容量:10000條數據
D．數據存儲及顯示內容:時間，太陽輻射（瞬時功率，日累計量），溫度（環境溫度，各路水溫），風速，流量和管路壓力等信息。
E．標準RS232通訊接口與管理微機有線連接（特殊接線方式通訊距離達200米），實時傳送采集數據，并可下載數據存入電腦軟件上。
F．具有流量和太陽輻射功能參數設置等功能選擇
五、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺監控軟件
該軟件可在WINDOWS2000以上系統運作，分別具有監測和顯示各測量要素，檢測數據自動存儲，繪制太陽能熱水系統的系統得熱量、升溫性能與保溫性能模塊功能，滿足相關標準的計算方法。
六、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺清單
序號 名 稱 型 號 數 量 單位
1 風速儀 PY-FS01 1 臺
2 太陽輻射儀 TBQ-2C 1 臺
3 溫度儀 PTWD-2A 3 支
4 流量儀 LWGY-10 1 套
5 增壓泵 PB-8H 1 套
6 不繡鋼保溫水箱（600） TMC-CS3 1 套
7 連接電源線和傳感器線纜 標準 1 批
8 太陽能控制器 標準 1 套
9 太陽能光熱教學實驗平臺主機 TMC-PT1A 1 套
10 太陽能光熱教學實驗平臺軟件 TMC-PT1A 1 套
11 測試平臺和架子 TMC-ZJ 1 批
12 管路配件 標準 1 批
13 太陽能熱水器工作原理展示系統 120 L 1 臺
14 全天候智能型太陽能熱水供應系統裝置 600L 1 套
15 太陽能熱水器工作原理展示系統 2 m2

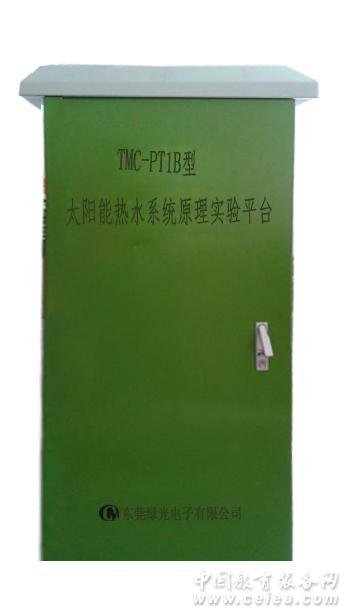

16 戶外綜合控制柜 TMC-PT1A 1 套
17* 太陽能光熱綜合應用系統實驗廠地 客戶自建 10 m2 |
|
