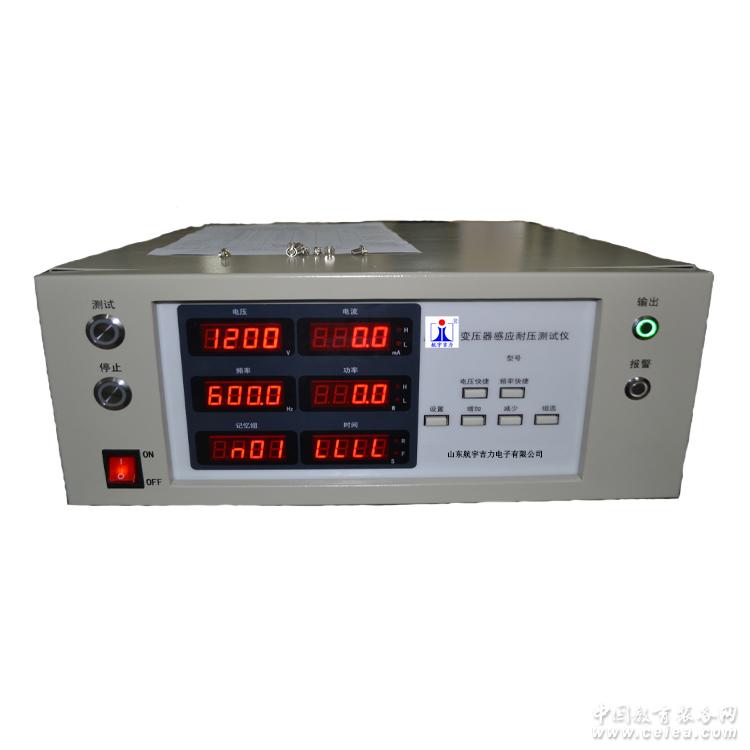

變壓器倍頻倍壓測試儀器 JL-9688

產品型號：JL-9688
產品代碼：
產品價格：
計量單位：臺
折扣率： 0
最后更新：2019-01-05
關注度：9674
生產企業：山東航宇吉力電子有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹面向對象
變壓器感應耐壓測試儀所面向的對象主要是變壓器行業。
相對于變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器還有另外一項重要的絕緣性能指標――縱絕緣。縱絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而國家標準和國際電工委員會（IEC）標準中規定的“感應耐壓試驗”則是專門用于檢驗變壓器縱絕緣性能的測試方法之一。
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于２倍的額定電源電壓，頻率不小于2倍最低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛弧、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。
變壓器的縱絕緣主要依賴于繞組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等等（不同種類的變壓器可能包含其中一種或多種絕緣介質）；縱絕緣電介質很難保證100%的純凈度，難免混含固體雜質、氣泡或水份等，生產過程中也會受到不同程度的損傷；變壓器工作時的最高場強集中在這些缺陷處，長期負載運作的溫升又降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施交變電場吸收的功率即介質損耗會顯著增加，導致電介質發熱嚴重，介質電導增大，該部位的大電流也會產生熱量，就會使電介質的溫度繼續升高，而溫度的升高反過來又使電介質的電導增加。如此長期惡性循環下去，最后導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，并且繞組有灼熱、飛弧、振動和嘯叫等不良現象。可見利用感應耐壓試驗檢測出變壓器是否含有縱絕緣缺陷是極其必要的。
變壓器感應耐壓測試儀是我公司面向變壓器行業推出的一種專用儀器，具有以下優良的性能：
①集智能輸出調節技術、先進的數字波形合成技術、優質的功率器件和單片機測量技術于一體，具有輸出電壓穩定、波形失真小、可連續調節、功率強勁、測試迅速準確等特點。
②寬頻寬電壓設計，滿足感應耐壓試驗多倍頻倍壓測試條件的需要：提供0~1200V電壓和45~600Hz的頻率，電壓在0~999.9V的范圍內以0.1V為步長連續可調，在1000V~1200V范圍內以1V為步長連續可調；頻率以1Hz為步長連續可調，并允許用戶任意設定N0――N5共6組測試條件，切換方便快捷。
③具有0.5級的測量精度，電流分辨力達0.1mA，功率分辨力達0.1W，可同時測量顯示輸出電壓、電流、功率、功率因數及工作頻率、測試時間等五項參數；
④輸出電流和功率可設置報警上下限，測量電流、功率超上限時，切斷輸出電壓，有效保護被測產品；
⑤可在0.5（0）~20.0秒的范圍內設置電壓緩升時間，0為無緩升方式；
⑥可在0.5（0）~999.9秒的范圍內設置測試時間，0為連續測試方式；
⑦系統具有短路、過熱、越限報警等保護功能，運行安全可靠。
⑧采用LED數碼管顯示方式，參數直觀，亮度高，無視角妨礙，具有最佳的視覺觀感。

基本操作
4.1 測試準備
1、連接供電電源與儀器
1）將本機配備電源線的一端插入儀器的電源插孔。
2）將電源線的另一端插入符合標稱要求的交流電源插座（AC220V 50Hz）。
2、連接被測負載與儀器
將被測負載通過配備的測試線直接接至輸出端子即可。
4.2 開啟儀器
打開儀器前面板的電源開關即可開啟儀器；連續兩次開機須間隔3分鐘；開機須預熱3分鐘之后方可啟動測試。
4.3 設置測試條件
4.3.1 選擇測試組
在待機狀態下，按“組選”鍵選擇測試條件，依次循環選擇N0～N5共6組測試條件；
選擇好測試組后，按“設置”鍵，進入設置測試組參數狀態。
4.3.2 設置測試組參數
在設置測試組參數狀態下，按“設置”鍵依次循環選擇待設置參數，通過設置“增”鍵和“減”鍵設置參數。
1. 設置測試電壓
進入設置測試組參數狀態，首先進入設置測試電壓界面，測試電壓設置范圍為1.0～1200V，步幅為0.1V。設置完成后，按“設置”鍵進行下一參數設置。對于其他參數的設置，按鍵“設置”、“增”鍵和“減”鍵的作用與此同，不再贅述。

2. 設置測試頻率
設置測試頻率界面，測試頻率設置范圍為45～600Hz，步幅為0.1Hz。

3. 設置測試時間
設置測試時間界面，測試時間設置范圍為0.0～999.9s，步幅為0.1s。

4. 設置測試電流上限
設置測試電流上限界面，測試電流上限設置范圍為0.0～999.9mA，步幅為0.1mA。

5. 設置測試電流下限
設置測試電流下限界面，測試電流下限設置范圍為0.0～999.9mA，步幅為0.1mA。

6. 設置測試功率上限
進入設置測試功率上限界面，測試功率上限設置范圍為0.0～999.9W，步幅為0.1W。

7. 設置測試功率下限
進入設置測試功率下限界面，測試功率下限設置范圍為0.0～999.9W，步幅為0.1W。

8. 設置電壓緩升時間
設置電壓緩升時間界面，電壓緩升時間設置范圍為0.0～20.0s，步幅為0.1s。

9. 設置電壓緩降時間
設置電壓緩降時間界面，電壓緩降時間設置范圍為0.0～20.0s，步幅為0.1s。

當設置好某一組最后一個參數“設置電壓緩降時間”后，按一下“設置”鍵，儀器退出測試組參數設置狀態，同時儀器自動存儲設置好的參數，用戶在下次開機時不必重新設置。
4.4 信號輸出及調節
1、啟動測試
設置好參數后，選擇相應的測試條件，按“測試”鍵，輸出端子上可得到電壓輸出信號，同時輸出指示燈點亮。
在測試過程中，用戶可隨時按“停止”鍵關斷測試信號，退出測試。
2、輸出調節
啟動測試后用戶可通過按設置鍵選擇在線調節電壓和頻率。通過增加減少鍵對電壓或頻率進行在線調節
3、定時測試
用戶先根據自身需要設置好測試電壓、測試頻率、測試時間以及電流功率上下限等參數，按“測試”鍵啟動測試，時間窗口顯示倒計時時間，當計時時間為“0”時，儀器自動停止測試；如測試電流或功率在設定范圍內，儀器停止后返回待機態，表示本次測試合格。
