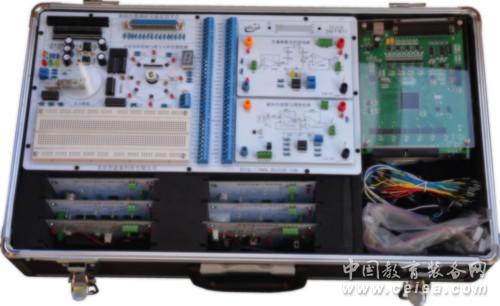

DSO28Lab2虛擬儀器測控綜合實驗箱

產品型號：DSO28Lab2
產品代碼：
產品價格：電詢
計量單位：套
折扣率： 0
最后更新：2024-08-27
關注度：5714
生產企業：北京君合泰測控技術有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹DSO28Lab2虛擬儀器測控綜合實驗箱
實現功能
1.本實驗系統運用數據采集硬件模塊和配套軟件或自編程的軟件Labview構建各種測控系統和儀器儀表。
2.通過實驗了解數字化儀器中的A/D、D/A、I/O接口等功能及現代測量測控技術的特點，還有調理電路的設計和傳感器的應用。
3.學生可以掌握利用虛擬儀器來實現測試和控制任務的基本技能，還可以利用這個平臺自己進行測試或控制的研究。
4.本系統的主實驗箱包括一個實驗單元、接線端子排、實驗面包板、±12V和±5V直流電源并有輸出端口用于外接傳感器及調理電路的供電。
5.主實驗板+模塊化設計，可根據學校教學要求任意加減模塊。
6.學生可自行連接各種電路元器件以組成不同的調理和控制電路。
7. 提供選配68針接線座可與NI數據采集卡無縫連接。
技術要求和說明
主實驗箱:
·采用主實驗箱+模塊化實驗板結構；
·電源輸出功能：提供+5V、-5V、+12V/、-12V/直流電源。
·實驗面包板：170*65mm；
·接口端子座：37針、50針；
·接線端子排：72路；
虛擬儀器多功能USB采集卡:
·模擬輸入通道：不低于16路；
·輸入通道分辨率：12位分辨率；
·總采樣率：不低于200kS/s；
·FIFO: 不低于4K;
·模擬輸出通道: 不低于4路;
·輸出通道分辨率: 不低于12位;
·輸出通道更新率: 不低于100 kS/s;
·數字輸入通道:不低于16路;
·數字輸出通道:不低于16路;
·計數器：不低于3個；
·計數器精度：32位；
標準實驗模塊:
·電子秤（壓力）實訓單元；
·電機調速與測速系統實訓單元；
·步進電機控制與霍爾元件檢測系統實訓單元；
·溫度測量系統實訓模塊；
·光強度檢測與控制系統實訓模塊；
·磁場場強計實訓模塊；
·可燃氣體檢測系統實訓模塊；
·濕度測量計的實訓模塊；
·紅外發射與接收系統實訓模塊；
·熱釋電檢測系統實訓模塊；
標準實驗內容:
第一部分虛擬儀器信號分析實驗
·典型信號頻譜分析
·典型信號相關分析
·典型信號的概率密度分析
·頻率混疊和采樣定理
·數字濾波器實驗
·常用數字信號生成實驗
·波形的合成和分解
·信號幅度調制與解調實驗
·窗函數及其對信號頻譜的影響
第二部分虛擬儀器儀表設計應用實驗
·函數信號源實驗
·數字存儲示波器實驗
·頻譜分析儀實驗
·任意波形發生器實驗
第三部分虛擬儀器工業測控設計應用實驗
溫度測量與溫度控制PID實驗
·光強檢測與控制系統實驗
·濕度傳感器實驗
·紅外數據傳輸實驗
·電子秤（壓力傳感器）實驗
·電機調速與測速開環實驗
·電機調速與測速閉環PID實驗
·步進電機控制與霍爾元件位置檢測實驗
·熱釋電人體感應實驗
·可燃氣體檢測實驗
·磁場場強檢測實驗
·模擬電梯超重報警實驗
·自動控制窗簾系統實驗
·遙控電風扇系統實驗
選配實驗模塊
·開關量信號控制和檢測模塊
·交通燈系統控制模塊
·音頻分析測量模塊
·熱電偶溫度檢測模塊
·點陣漢字顯示控制模塊
·加速度測量模塊
·IC卡讀寫模塊
·超聲波測距模塊
·PH值酸堿度測量模塊
·懸臂梁應力分析模塊
選配實驗內容：
·開關量信號控制和檢測；
·流水燈與搶答器控制；
·數字時鐘顯示控制；
·交通燈系統控制；
·音頻分析測量；
·熱電偶溫度檢測實驗；
·雙色點陣漢字顯示控制；
·加速度測量；
·振動測量；
·IC卡讀寫；
·超聲波測距；
·PH值酸堿度測量；
·電阻應變片懸臂梁應力分析；
選配實訓模塊：
·垂直起降飛行動力學分析模塊
·材料保溫特性分析模塊
·基于Labview軟件編程的單容水箱液位控制系統；
·基于Labview軟件編程的雙容水箱液位控制系統；
·基于Labview軟件編程的三容水箱液位控制系統；
選配實訓內容：
·控制升力風扇與測量飛行器位置；
·飛行器位置平衡PID控制；
·熱傳遞特性分析與保溫材料性能比較；
·差壓傳感器的零點遷移和性能測試；
·液位測量和控制；
·流量傳感器標定；
·壓差損失觀察；
·單容自衡水箱的對象特性測試；
·雙容自衡水箱的對象特性測試；
·三容自衡水箱的對象特性測試；
·單容水箱液位PID控制；
·雙容水箱液位PID控制；
·三容水箱液位PID控制；
