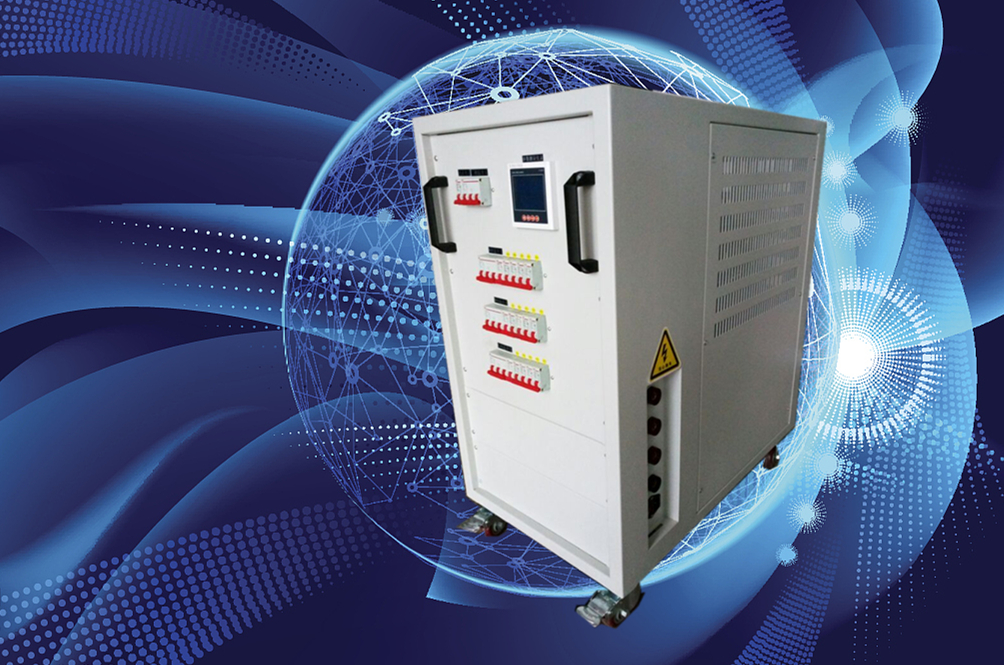

產品詳細介紹寧波1-500KW直流發電機電子負載
產品特點：
■ 功率范圍覆蓋1-500KW，滿足各行業需求；
■ 電壓范圍120V、600V、1000V三種規格，其它等級可定做；
■ 保護功能完備，過電流、過電壓、過溫度、過功率及極性反接提醒保護；全方位MOS保護，避免炸機；
■ 多臺負載級聯，可隨時簡單擴展功率；
■ 分布式設計，功率擴展、維修極為方便；
■ 高功率密度，節省寶貴空間；
■ 恒電流(CC)、恒電壓(CV)、恒電阻(CR)和恒功率(CP)四種測試模式；
■ 帶載、卸載電壓可編程，測試測量減少意外；
■ 純硬件恒電阻、恒功率設計，穩定可靠；
■ 模擬短路功能；
■ 強大的充放電控制功能，可串聯模式充放電，方便蓄電池、超級電容測試；
■ 內置ESR測試功能，支持多種行業標準，蓄電池、超級電容用戶可節省寶貴投資；
■ 方便實用的OCP測試；
■ 高達20KHz動態測試性能，上升下降斜率可分別設置；
■ 大尺寸彩色液晶屏，信息顯示更全面；
■ 智能風扇控制，低噪音，更環保；
■ 強大的自動測試功能，復雜測試任務一鍵搞定；
■ 模擬編程接口、電流監控接口、遠近程觸發功能，可實現復雜的功能控制和監測；
■ 多種通訊控制接口，LAN、RS232、CAN、GPIB（選配）；
■ 3U標準19寸模塊，方便機架應用；
■ 無與倫比的高可靠性，平均無故障時間行業內領先。
產品特性：
負載設計有全方位的MOS保護，MOS周圍均設計有保險，無論MOS如何損壞，皆不會導致正極與負極或者正極與控制電路的短路。部分MOS損壞并不會加速其他MOS的損壞，可持續使用。
分布式設計，可直接更換或增加功率層，維修簡單方便，易于功率擴展。
設計有功率限制電路，反應時間極短，可有效保護負載不會因為過功率而損壞。
采用全屏蔽技術，無論是內外連線還是PCB走線，均采用了屏蔽技術，層與層之間采用數字通信，有效的提高了負載的抗干擾能力。
特色功能
恒電流測試功能（CC）
恒電流模式下，無論輸入電壓如何變化，負載始終消耗一個恒定的電流。
恒電壓測試功能（CV）
恒電壓模式下，負載將消耗足夠電流使輸入電壓維持在設定值。
恒電阻測試功能（CR）
恒電阻模式下，負載等效為一個恒定的電阻，輸入電流會隨輸入電壓的改變而調整。
恒功率測試功能（CP）
恒功率模式下，負載將消耗一個恒定的功率。輸入電流會隨輸入電壓的改變而線性調整以確保消耗功率不變。
動態電流測試功能（CCD）
動態測試功能可根據設定規則使負載在兩個設定參數（主值與瞬態值）間切換，適用于電源動態特性測試。按面板按鍵“CCD”可快速切換到動態測試界面，設置參數后使用按鍵“On/Off”可開啟或關閉動態測試功能。
自動測試功能（Auto）
自動測試功能用于模擬真實帶載波形，并提供高效的規格檢查流程，可顯著提高測試效率。該功能允許用戶編輯 4 個序列測試文件，每個測試文件可支持50個測試步驟。每個測試步驟中，用戶可設置帶載模式、帶載主值、上升斜率、下降斜率、單步時間和檢查內容。
放電測試功能（Discharge）
放電測試功能用于對電池或超級電容進行放電測試。測試時，電池（或電容）的電壓持續降低，當電壓低于終止電壓時，負載關閉輸入，停止放電。
充電測試功能（Charge）
CRIK5000系列 負載除了提供恒電流充電方式，更增加了智能恒流轉恒壓充電模式，可滿足客戶充電質量的要求（盡量充滿）。充電測試功能需串聯電源和電池（或超級電容），并使用遠端電壓采樣線纜。
等效直流內阻測試功能（ESR）
CRIK5000 專業的內阻采樣電路，可準確捕獲被測物的電壓落差。根據歐姆定律，即可計算出等效直流內阻。
過電流保護測試功能（OCP）
負載提供上升斜坡電流用來測試被測設備電壓是否能達到終止電位，以判別OCP保護是否正常。此測試檢查過載情況下的被測設備輸出響應。
產品應用：
■ 充電樁、動力電池、燃料電池；
■ 電動工具、BMS保護板；
■ 通信電源、電力電源、機車電源；
■ 超級電容（模組、保護板）；
■ 發電機、電動機；
■ 太陽能及相關組件；
■ 電流器件（繼電器、保險絲、電連接器、傳感器等）。
■航空航天
■電源測試
■電動汽車、混合動力汽車
■電力電子行業
■綠色能源，包括電能儲備
CRIK5000直流電子負載產品規格
型號 CRIK5003-120-300 CRIK5003-600-90 CRIK5003-1000-30 CRIK5012-120-1200
電壓 120V 600V 1,000V 120V
電流 300A 90A 30A 1200A
功率 3,000W 3,000W 3,000W 12,000W
最小可操作電壓 2V/300A 4.5V/90A 5V/30A 2V/1200A
恒電流模式
量程 0-30A 0-300A 0-9A 0-90A 0-3A 0-30A 0-120A 0-1200A
分辨率 0.5mA 5mA 0.15mA 1.5mA 0.05mA 0.5mA 2mA 20mA
精度 小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒電壓模式
量程 0-12V 0-120V 0-60V 0-600V 0-100V 0-1000V 0-12V 0-120V
分辨率 0.2mV 2mV 1mV 10mV 1.67mV 16.7mV 0.2mV 2mV
精度 0.05%+0.1%F.S.
恒功率模式
量程 0‐3,000W 0‐3,000W 0‐3,000W 0‐12,000W
分辨率 50mW 50mW 50mW 200mW
精度 0.5%+1%F.S.
恒電阻模式
量程 0.007～74Ω 0.15～1200Ω 0.12～1240Ω 2.5～20000Ω 0.62～6200Ω 12.4～100000Ω 0.0019～19Ω 0.037～300Ω
精度 0.35%+0.42S 0.35%+0.0026S 0.35%+0.0252S 0.35%+157u S 0.35%+0.005S 0.1%+31u S 0.35%+1.68S 0.35%+0.01S
分辨率 16 bits
斜率
電流斜率量程 5-300A/ms 300-15000A/ms 1.5-90A/ms 90-4500A/ms 0.5-30A/ms 30-1500A/ms 20-1200A/ms 1200-60000A/ms
電壓斜率量程 1.0-50V/ms 50-500V/ms 5.0-250V/ms 250-2500V/ms 8-400V/ms 400-4000V/ms 1.0-50V/ms 50-500V/ms
功率斜率量程 5-300A/ms 300-15000A/ms 1.5-90A/ms 90-4500A/ms 0.5-30A/ms 30-1500A/ms 20-1200A/ms 1200-60000A/ms
電阻斜率量程 5-300A/ms 300-15000A/ms 1.5-90A/ms 90-4500A/ms 0.5-30A/ms 30-1500A/ms 20-1200A/ms 1200-60000A/ms
精度 (1±35%)*設定值
電壓測量
量程 0‐12V 0‐120V 0‐60V 0‐600V 0‐100V 0‐1000V 0‐12V 0‐120V
精度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
電流測量
量程 0‐30A 0‐300A 0‐9A 0‐90A 0‐3A 0‐30A 0‐120A 0‐1200A
精度 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
功率測量
量程 0-3,000W 0-3,000W 0-3,000W 0-12,000W
精度 0.5%+1%F.S. 0.5%+1%F.S. 0.5%+1%F.S. 0.5%+1%F.S.
瞬態測量
T1&T2 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms
分辨率 1us 1ms 1us 1ms 1us 1ms 1us 1ms
精度 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm
尺寸 13cm(H)×48cm(W)×64cm(D) 52cm(H)×48cm(W)×64cm(D)
溫度規格 保護溫度85°C，操作溫度0 ~40 °C，滿功率操作溫度0 ~25 °C
接下圖：
型號 CRIK5012-600-360 CRIK5012-1000-120 CRIK5021-600-630 CRIK5021-1000-210
電壓 600V 1,000V 600V 1,000V
電流 360A 120A 630A 210A
功率 12,000W 12,000W 21,000W 21,000W
最小可操作電壓 4.5V/360A 5V/120A 4.5V/630A 5V/210A
恒電流模式
量程 0-36A 0-360A 0-12A 0-120A 0-63A 0-630A 0-21A 0-210A
分辨率 0.6mA 6mA 0.2mA 2mA 1.05mA 10.5mA 0.3mA 3mA
精度 小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒電壓模式
量程 0-60V 0-600V 0-100V 0-1000V 0-60V 0-600V 0-100V 0-1000V
分辨率 1mV 10mV 1.67mV 16.7mV 1mV 10mV 1.67mV 16.7mV
精度 0.05%+0.1%F.S.
恒功率模式
量程 0‐12,000W 0‐12,000W 0‐21,000W 0‐21,000W
分辨率 200mW 200mW 350mW 350mW
精度 0.5%+1%F.S.
恒電阻模式
量程 0.03～300Ω 0.62～5000Ω 0.15～1500Ω 3～25000Ω 0.018～180Ω 0.35～2800Ω 0.09～880Ω 1.77～14000Ω
精度 0.35%+0.1008S 0.35%+630u S 0.35%+0.02S 0.1%+126u S 0.35%+0.176S 0.35%+0.0011 S 0.35%+0.035S 0.1%+220u S
分辨率 16 bits
斜率
電流斜率量程 6-360A/ms 360-18000A/ms 2-120A/ms 120-6000A/ms 10.5-630A/ms 630-31500A/ms 3.5-210A/ms 210-10500A/ms
電壓斜率量程 5.0-250V/ms 250-2500V/ms 8-400V/ms 400-4000V/ms 5.0-250V/ms 250-2500V/ms 8-400V/ms 400-4000V/ms
功率斜率量程 6-360A/ms 360-18000A/ms 2-120A/ms 120-6000A/ms 10.5-630A/ms 630-31500A/ms 3.5-210A/ms 210-10500A/ms
電阻斜率量程 6-360A/ms 360-18000A/ms 2-120A/ms 120-6000A/ms 10.5-630A/ms 630-31500A/ms 3.5-210A/ms 210-10500A/ms
精度 (1±35%)*設定值
電壓測量
量程 0‐60V 0‐600V 0‐100V 0‐1000V 0‐60V 0‐600V 0‐100V 0‐1000V
精度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
電流測量
量程 0‐36A 0‐360A 0‐12A 0‐120A 0‐63A 0‐630A 0‐21A 0‐210A
精度 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
功率測量
量程 0-12,000W 0-12,000W 0-21,000W 0-21,000W
精度 0.5%+1%F.S. 0.5%+1%F.S. 0.5%+1%F.S. 0.5%+1%F.S.
瞬態測量
T1&T2 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms
分辨率 1us 1ms 1us 1ms 1us 1ms 1us 1ms
精度 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm
尺寸 52cm(H)×48cm(W)×64cm(D) 116cm(H)×60cm(W)×80cm(D)
溫度規格 保護溫度85°C，操作溫度0 ~40 °C，滿功率操作溫度0 ~25 °C
型號 規格 型號 規格 型號 規格
CRIK5001-120-100 120V/100A/1200W CRIK5001-600-30 600V/30A/1200W CRIK5001-1000-10 1000V/10A/1200W
CRIK5002-120-200 120V/200A/2000W CRIK5002-600-60 600V/60A/2000W CRIK5002-1000-20 1000V/20A/2000W
CRIK5003-120-300 120V/300A/3000W CRIK5003-600-90 600V/90A/3000W CRIK5003-1000-30 1000V/30A/3000W
CRIK5006-120-600 120V/600A/6000W CRIK5006-600-180 600V/180A/6000W CRIK5006-1000-60 1000V/60A/6000W
CRIK5009-120-900 120V/900A/9000W CRIK5009-600-270 600V/270A/9000W CRIK5009-1000-90 1000V/90A/9000W
CRIK5012-120-1200 120V/1200A/12KW CRIK5012-600-360 600V/360A/12KW CRIK5012-1000-120 1000V/120A/12KW
CRIK5015-120-1500 120V/1500A/15KW CRIK5015-600-450 600V/450A/15KW CRIK5015-1000-150 1000V/150A/15KW
CRIK5018-120-1800 120V/1800A/18KW CRIK5018-600-540 600V/540A/18KW CRIK5018-1000-180 1000V/180A/18KW
CRIK5021-120-2100 120V/2100A/21KW CRIK5021-600-630 600V/630A/21KW CRIK5021-1000-210 1000V/210A/21KW
CRIK5024-120-2400 120V/2400A/24KW CRIK5024-600-720 600V/720A/24KW CRIK5024-1000-240 1000V/240A/24KW
CRIK5030-120-3000 120V/3000A/30KW CRIK5030-600-900 600V/900A/30KW CRIK5030-1000-300 1000V/300A/30KW
CRIK5036-120-3600 120V/3600A/36KW CRIK5036-600-1080 600V/1080A/36KW CRIK5036-1000-360 1000V/360A/36KW
CRIK5042-120-4200 120V/4200A/42KW CRIK5042-600-1320 600V/1320A/42KW CRIK5042-1000-420 1000V/420A/42KW
CRIK5051-120-5100 120V/5100A/51KW CRIK5051-600-1530 600V/1530A/51KW CRIK5051-1000-510 1000V/510A/51KW
接下圖：
◆特殊規格可根據客戶要求定制（功率、步進、尺寸、顯示、定制機型周長稍長）
◆訂貨選型須知：為方便客戶更好的選購我司產品，請在訂貨前提供以下參數：
1.額定電壓、2.額定功率、3.功率步進要求、4.使用條件環境、5.工作方式（默認長期工作方式） |
|
