產品詳細介紹

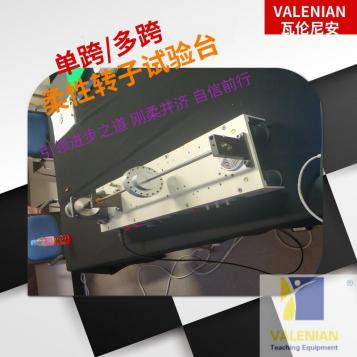

VALENIAN-FRT1000柔性轉子實驗臺
基本特征
轉子振動試驗臺是一種用來模擬旋轉機械振動的試驗裝置。主要用于實驗室驗證柔（撓）性轉子的強迫振動和自激振動特性。它能有效地再現大型旋轉機械所產生的多種振動現象。通過不同的選擇改變轉子速度、剛度、質量不平衡、軸的摩擦或沖擊條件以及聯軸節的型式來模擬機器的運行狀態，由配置的檢測儀表來觀察和記錄其振動特性。因此本試驗臺為專門從事振動測試、振動研究及大專院校有關實驗室提供了有效而方便的實驗手段。可選配振動采集分析系統與試驗臺配套，能很方便地描繪出波特圖（幅頻和相頻特性曲線）、振型圓、軸心軌跡圖、頻譜圖、趨勢圖、軸中心位置圖及升速率圖，是一系列非常適合于科研、教學和培訓演示的轉子試驗系統。FRT1000柔性轉子實驗臺,柔性轉子實驗臺,撓性轉子轉子實驗臺,轉子臨界轉速試驗臺,柔性轉子動力學實驗臺,撓性轉軸仿真實驗臺
功能應用
• 轉子動平衡
• 轉軸不對中試驗
• 轉子過臨界的轉速測量
• 轉子結構形式對臨界轉速的影響
• 柔(撓)性轉子的振型 、摩擦試驗
• 滑動軸承油膜振蕩
• 非接觸測量軸的徑向振動和軸向位移
• 軸承座及臺體振動測量
• 試加重進行單面、雙面、多面轉子動平衡
• 振動監測、分析圖表：波德圖、頻譜圖、趨勢分析圖、棒圖、極坐標圖、軸心軌跡圖、軸中心線圖、層疊圖
技術參數
電氣參數
電機 450W伺服電機
伺服驅動器 可實現無級調速
速度范圍 0~10000變速可調
調速器 6位LED 顯示 4 位設置按鍵 正反轉按鍵，暫停按鍵
正反轉暫停鍵 當按鍵按下時電機逆時針運行，按鍵彈出時電機順時針運行（由電
機方向看，當電機處于運轉狀態進行 正/反轉選擇切換時，電機會自動先停車然后再以反方向啟動運轉
運行暫停鍵 當按鍵按下時電機運行，按鍵彈出時電機暫停運行（使用運行/停止端控制電機停止時，電機根據面板設置的啟動時間啟動、停車，其運動規律受負載慣性影響
電源 輸入220 VAC，單相，50/60 Hz
機械參數
軸 直徑φ10
單跨轉子 長×寬×高：900×120×200mm
轉子數量：2, 轉軸數量：1根，轉軸尺寸：φ10×550
雙跨轉子 長×寬×高：900×120×200mm
長×轉子數量：2, 轉軸數量：3根，轉軸尺寸：φ10×380（2根）、φ10×550(1根）
三跨轉子 長×寬×高：：1260×120×200mm
轉子數量：6, 轉軸數量：4根，轉軸尺寸：φ10×550(1根） 、φ10×380（3根）
基本配件 集油盒、內六方扳手（三根）、輪盤緊固扳手、注油壺、螺釘、傳感器支架、光電傳感器支架、配重盤
底板 15mm厚鋁板
安全罩 抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機
重量和尺寸：具體根據跨數為準，詳情咨詢瓦倫尼安
|
|
